Analizator spalin CHEMIST z pamięcią i modułem Bluetooth:

CHEMIST 101   (O2, CO/H2, BT)
CHEMIST 101S (O2, CO/H2, Drukarka BT)
CHEMIST 102    (O2, CO/H2), BT, S3-możliwa późniejsza dobudowa NO (NOx)
CHEMIST 102S (O2, CO/H2, BT, Drukarka BT), S3-możliwa późniejsza dobudowa NO (NOx)
CHEMIST 103   (O2, CO/H2, NO, NOx, BT)
CHEMIST 103S (O2, CO/H2, NO, NOx, BT, Drukarka BT)

Analizator spalin CHEMIST z pamięcią 900 analiz i wbudowaną drukarką termiczną na trwały papier polyestrowy:
Chemist 501    (O2, CO/H2)
Chemist 502B  (O2, CO/H2, S3, S4,  Az)
Chemist 502     (O2, CO/H2, S3, S4, Az, Pp, Bl)
Chemist 502C  (O2, CO/H2, S3, S4, Az, Pp, Bl, Pelet)
Chemist 503    (O2, CO/H2. NO, NOx, S4, Az, Pp, Bl)
Chemist 504N  (O2, CO/H2, NO, NO2, NOx, Az, Pp,  Bl)
Chemist 504S   (O2, CO/H2, NO, NOx, SO2, Az, Pp, Bl)
Chemist 500X   (O2, S1, S2, S3, Az, Pp, Bl)

legenda:
S2, S3, S4 - dodatkowe miejsca na sensory, możliwość rozbudowy;
Bl - moduł Bluetooth, współpraca z Androidem
Az - Autozerowanie z sondą w kominie;
Pp - pompa zabezpieczająca sensor CO, pomiar CO do poziomu 100 000 ppm
CO - sensor CO bez kompensacji H2
CO/H2 - Sensor CO z kompensacją H2.


Czym kierować się podczas doboru analizatora spalin - porady praktyczne.

Źródło artykułu "Polski Instalator" 1/2007 Radosław Chałubiński


Zarówno wymagania związane z ochroną środowiska, jak i nowoczesne technologie stosowane w kotłach olejowych i gazowych wymuszają użycia analizatorów spalin podczas nastawy palników. Jego optymalne ustawienie polega na odpowiednim dobraniu mieszaniny powietrza i paliwa do spalania. Dzięki temu proces ten staje się nie tylko bardziej czysty, ale i wydajniejszy, co wiąże się bezpośrednio z dużą oszczędnością paliwa.

Gazy w spalinach i ich wartości graniczne
Kiedyś jedyną metodą stosowaną przez instalatorów była obserwacja koloru dymu. Była ona mniej lub bardziej skuteczna, gdyż wiele zależało od doświadczenia instalatora dokonującego takiej nastawy. Niestety sposób ten można było wykorzystywać tylko w palnikach atmosferycznych, gdzie dopływ powietrza nie jest wymuszony wentylatorem. Natomiast w palnikach z nadmuchem stosowanie analizatorów spalin jest wręcz niezbędne. Dla nich dokonuje się pomiaru stężeń produktów spalania w gazach odlotowych oraz temperatury spalin.

Podstawowymi gazami w spalinach są: tlen - O2, tlenek węgla - CO, dwutlenek węgla

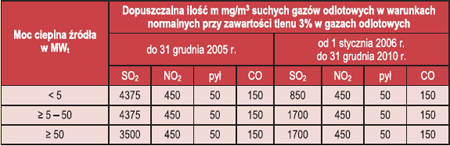

- CO2, tlenek azotu - NO, wielotlenki azotu - NOx, dwutlenek siarki - SO2. Do właściwego ustawienia palnika wystarcza na ogół pomiar stężenia tlenu, tlenku węgla, temperatury spalin i otoczenia. Tlenki azotu znajdujące się w spalinach są substancjami szkodliwymi dla zdrowia i należy je ograniczać do minimum tlenek siarki zaś świadczy o czystości używanego paliwa i jest w zasadzie niezależny od nastawy palnika. Jeśli chodzi o użytkowników kotłów, muszą oni przestrzegać rozporządzenia ministra ochrony środowiska, zasobów naturalnych i leśnictwa z 28 kwietnia 1998 r. w sprawie dopuszczalnych wartości stężeń substancji zanieczyszczających w powietrzu - Dziennik Ustaw nr 55. W załączniku nr 2 (DzU nr 121/1998) znajdziemy tabelę dopuszczalnej ilości suchych gazów odlotowych w warunkach normalnych przy zawartości tlenu 3% w spalinach.

Budowa wewnętrzna analizatora
Sercem pomiarowym każdego urządzenia są zwykle ogniwa elektrochemiczne. W standardowym zestawie powinny znaleźć się: ogniwo pomiarowe tlenu oraz tlenku węgla, a ostatnio dołączyło również ogniwo pomiarowe tlenków azotu - NOx. Następnym istotnym elementem konstrukcji wewnętrznej są dwie niezależne pompki - jedna do poboru spalin, druga do przedmuchiwania ogniwa CO. Jest to wbrew pozorom bardzo istotny element, ze względu na to, że ogniwo CO jest szczególnie wrażliwe na duże stężenia tlenku węgla (powyżej 4000 ppm). Z kolei elektroniczna budowa analizatora jest zróżnicowana - prosta lub bardziej złożona, zależna od producenta i typoszeregu. Ważnym elementem systemu pomiaru spalin jest filtr cząstek stałych i pułapka kondensatu. W różnych modelach można go znaleźć w samym analizatorze bądź w sondzie. Oczywiście każde z tych rozwiązań ma swoje wady i zalety. Filtracja w sondzie powoduje to, że sama sonda jest nieco cięższa, ale za to bezpieczeństwo analizatora jest wyższe. Istnieją też układy polegające na tym, że filtr i pułapka kondensatu znajdują się w obudowie urządzenia, co jest bardziej ergonomiczne, ale i mniej bezpieczne. Woda (kondensat) jako produkt uboczny spalania powinna być skutecznie odseparowana od ogniw pomiarowych. Niestety w tym drugim rozwiązaniu nieopróżniona pułapka kondensatu pozostaje w dużej bliskości ogniw, a to może w rezultacie spowodować ich awarię. Jeżeli filtr i pułapka kondensatu znajduje się w sondzie, mamy większą kontrolę nad kondensatem, a w czasie nieużywania analizatora i tak odłączamy sondę, woda więc nie ma szans przedostać się do ogniw.

Nie mniej ważne
  • Serwis gwarancyjny i pogwarancyjny
Na pewno ważnym argumentem przemawiającym za kupnem danego analizatora jest dostępność serwisu. Z dużą ostrożnością należy podchodzić do tanich urządzeń nieznanych marek, głównie z powodu wątpliwego serwisu. Każdy analizator bowiem wymaga kalibracji (na podstawie gazów wzorcowych) raz do roku. Takiego wzorcowania dokonuje się w autoryzowanym serwisie danej firmy. Poza tym ogniwa elektrochemiczne mają określoną trwałość i wymagają okresowej
wymiany i to bez względu na częstotliwość używania. Procesy elektrochemiczne zachodzą w ogniwach pomiarowych niezależnie od tego czy dokonaliśmy wielu pomiarów, czy analizator przeleżał na półce. Niektóre firmy oferują możliwość samodzielnej wymiany ogniwa O2. Pamiętajmy jednak o tym, że aby zachować dokładność pomiarów po takiej wymianie, należy dokonać kalibracji urządzenia, a to już proces, który wymaga użycia gazów wzorcowych. Dobrze jest również sprawdzić ceny obowiązujące w serwisie danej firmy, zanim zdecydujemy się na zakup jej instrumentu. W tym przypadku najważniejsze wydatki związane są z ceną roboczogodziny danego serwisu oraz z kosztem poszczególnych części. Najszybciej zużywają się ogniwa (zazwyczaj O2) i akumulator. Dlatego należy zapytać o tzw. czas ich życia i ich koszt wymiany.
  • Certyfikaty
Kolejnym ważnym aspektem jest sprawdzenie zgodności danych urządzeń z normą. W świetle mającej wejść w życie w 2007 r. dyrektywy 2002/91 WE (dotyczącej jakości energetycznej budynków), należy pamiętać o tym, że aby pomiary spalin kotłów były honorowane przez odpowiednie jednostki, analizatory powinny bya zgodne z normą europejską EN 50379. Analizatory zatem dzielimy na trzy grupy:
    • niezgodne z normą,
    • urządzenia pomiarowe - profesjonalne (zgodne z częścią drugą normy EN 50379-2),
    • urządzenia wskaźnikowe (zgodne z częścią trzecią normy EN 50379-3) - gdzie pomiar CO realizowany jest bez kompensacji H2.
  • Cena urządzenia
Ostatnim, ale jakże istotnym argumentem jest cena zakupu urządzenia. Analizatory uznanych marek na naszym rynku sprzedawane są w zbliżonych cenach. Podczas ich porównywania należy szczególnie zwrócić uwagę na funkcje i możliwości danych analizatorów oraz składniki kompletu katalogowego. Firmy handlowe podają ceny katalogowe swoich urządzeń w różny sposób. Czasami jest to pełny zestaw, a czasami należy go skompletować samemu z poszczególnych elementów. Zróżnicowane też są funkcje podstawowe danych urządzeń w katalogach tych firm. Nie zapomnijmy też o kosztach serwisu. Czasami instrument może być znacznie tańszy w zakupie od pozostałych produktów na rynku, ale jego eksploatacja będzie dużo droższa niż innych. Warto też zwrócić uwagę na miejsce produkcji analizatora. Nie twierdzę, że w Chinach nie da się wyprodukować dobrego urządzenia, ale prawdopodobieństwo trafienia na zły egzemplarz jest większe w przypadku chińskich produktów niż np. niemieckich. Na szczęście podczas doboru analizatora spalin zawsze można liczyć na fachową poradę przedstawicieli handlowych firm sprzedających te urządzenia, do czego gorąco namawiam.

Dwa najistotniejsze kryteria doboru
Na naszym rynku działa wiele firm sprzedających analizatory spalin uznanych producentów. Wszystkie oferowane urządzenia łączy podobna zasada działania. Różnice polegają przede wszystkim na nieco innych rozwiązaniach zastosowanych w elektronice, w budowie zewnętrznej analizatora oraz jakości stosowanych ogniw pomiarowych.
  • Minimalny zestaw pomiarowy
Najważniejsze części składowe kompletu do analizy spalin to:
  • analizator,
  • sonda do poboru spalin wraz z czujnikiem temperatury oraz filtrem i pułapką kondensatu,
  • czujnik temperatury otoczenia.
  • drukarka,
  • ładowarka lub zasilacz.

Taki komplet można jeszcze rozszerzyć o dodatkowe elementy, takie jak: pompka do sadzy, oprogramowanie do współpracy z PC, walizka transportowa, detektor metanu itp.
Funkcje pomiarowe
Ważny jest dobór urządzenia właściwie dopasowanego do obecnych i przyszłych potrzeb użytkownika. Najważniejsze funkcje, które powinien spełniać analizator to: obecność dwóch ogniw pomiarowych - O2 i CO, z możliwością rozbudowy o ogniwo pomiarowe NO oraz pomiar temperatury spalin i temperatury otoczenia, a także możliwość wydruku pomiarów.
Dla usprawnienia pracy instalatora czy serwisanta duże znaczenie ma sposób wykorzystania pamięci analizatora. Bloki pamięci pozwalają na zapamiętanie pomiaru skatalogowanych klientów. Użytkownicy analizatora powinni też zwrócić uwagę na wielkość ekranu - najlepiej gdyby były tam wyświetlane równocześnie przynajmniej cztery wartości pomiarowe.
Na rynku oferowane są również analizatory z graficznym ujęciem pomiaru.

...
Niektóre analizatory mają funkcję ZOOM (powiększenia jednej z mierzonych wartości na cały ekran), ułatwiającą pracę z większymi kotłami, gdzie odległość pomiędzy otworem pomiarowym w czopuchu a palnikiem jest dość znaczna. Nie bez znaczenia pozostaje komunikacja analizatora z urządzeniami zewnętrznymi, takimi jak laptop czy palmtop.

...
 Warto więc zwrócić uwagę, czy dany typ analizatora jest wyposażony w złącze USB lub w opcję komunikacji za pomocą IRD-y czy nawet Bluetooth .... Należy też się dopytać o odpowiednie oprogramowanie instalowane na PC lub Palmtopie w celu obróbki danych przesyłanych za pomocą wymienionych łączy. W wielu przypadkach możliwość połączenia funkcji analizatora i komputera jest bardzo ważnym kryterium wyboru urządzenia. Prostym przykładem zastosowania tej funkcji jest urządzenie treningowe, stosowane w celach dydaktycznych na licznych szkoleniach serwisantów. Innym przykładem może być konieczność gromadzenia rozbudowanej dokumentacji serwisowej nt. pomiarów oraz klientów serwisu lub sprawdzania pomiarów on-line w przedziałach czasu (np. stanowiska badawcze kotłów czy palników).

"Polski Instalator" 1/2007 Radosław Chałubiński

W artykule zastosowano własne skrócenia oznaczone ...
